PVG32故障分析案例

發布時間：2019-02-15 瀏覽次數：5751次 分享到：

PVG32故障分析案例

――西安凱德液壓機電　王科瑤

一 PVG產品說明

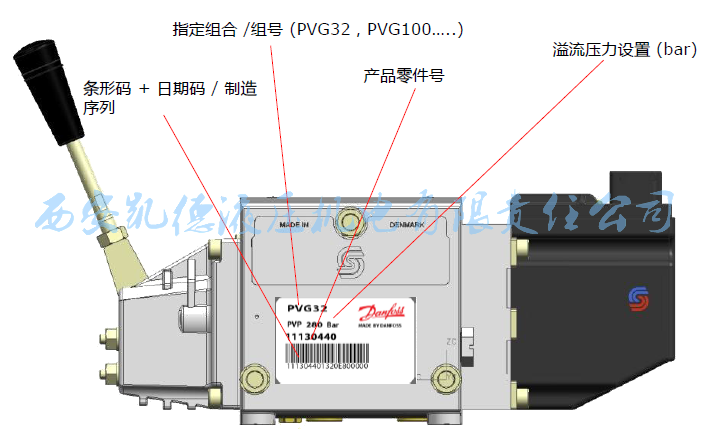

1．命名

PVG均用英文單詞頭字母表示，Ｐ為“Proportional”比例；V為“Valve”閥；G為“Group”組合；則，PVG意為“比例組合閥”。然一般PVG后都帶一常數，例“PVG32”“PVG100” “PVG120”，則這些常數代表的是此閥的額定“輸出功率”。

PVG是一種負載敏感液壓閥，它有很多規格，與負載無關的流量控制，各工作模塊的流量與其負載壓力無關，某一工作模塊的流量與其它模塊的負載壓力無關。具有良好的調速特性，節能效果顯著。從簡單的負載敏感方向閥到先進的電控比例閥，通過一塊閥組，可準確實現客戶的機械運行需求。

2. 相關參數

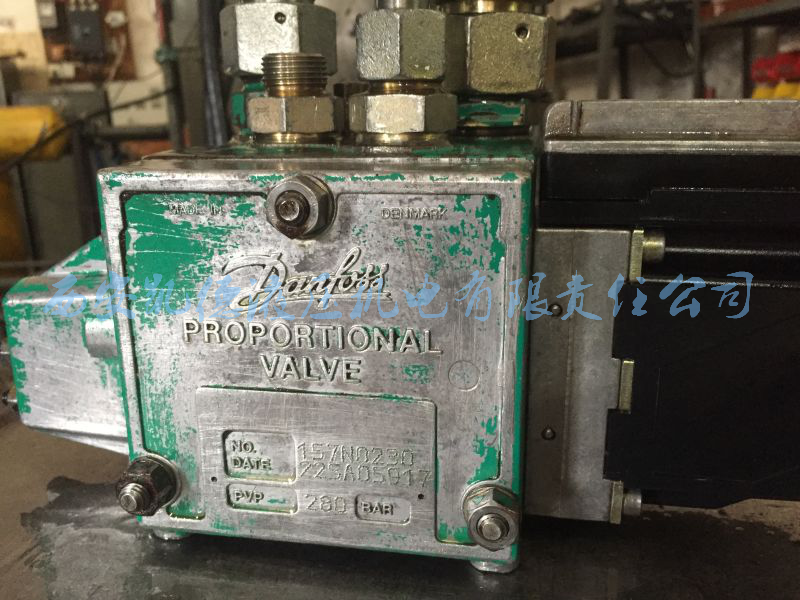

注：產品名稱，PVG32；溢流閥壓力設定值，280bar。

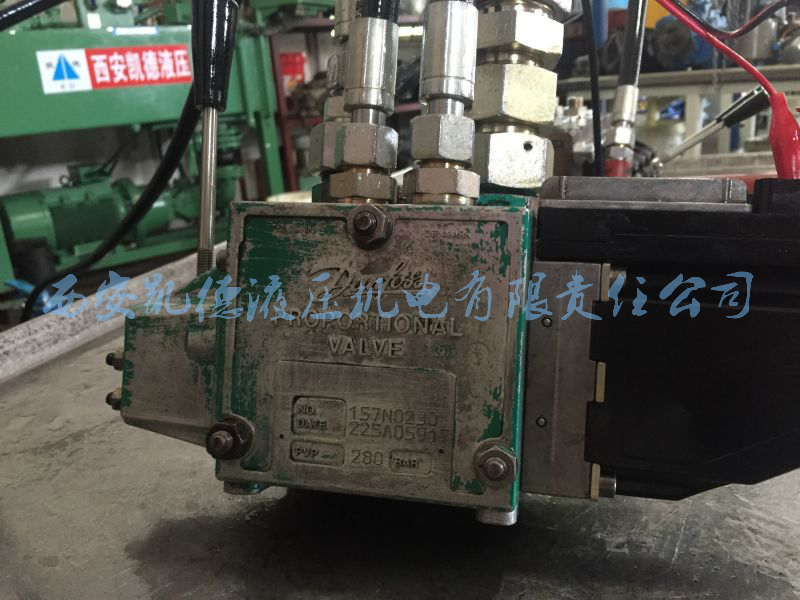

注：此閥高壓溢流也為280bar


3. 工作原理

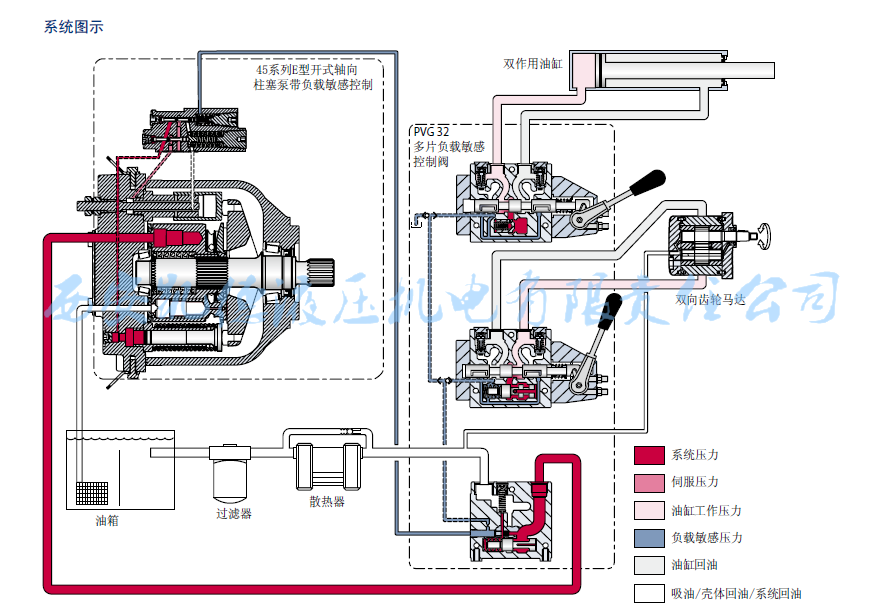

概述：變量泵供油的負載敏感系統。變量泵通過吸油管直接從油箱吸油，泵工作輸出高壓油，向PVG閥供油。PVG閥可選擇控制驅動馬達、液壓缸或其它執行機構的方向和流量。

管路中的流量決定執行機構的速度，PVG閥芯的位移量決定流量的需求。壓力LS信號可將流量的需求傳遞至液壓泵的控制機構，繼而泵的控制機構檢測出泵出口和LS信號的壓差，液壓泵再通過調節伺服壓力來調節斜盤角度，實現液壓泵的變量，達到執行器的所需流量。

執行器負載決定系統壓力，泵的控制機構控制系統壓力，如果系統壓力達到液壓泵的控制壓力設定值，泵將通過伺服控制閥反推斜盤，使得斜盤角度變小，流量減小。然而PVG閥中的溢流閥是防止系統壓力持續過高的 安全保護 功能。


二 PVG32故障案例分析

1. 故障現象

客戶反映PVG32閥工作中，手動工作正常，電控?zé)o動作。

2. 維修過程

1】 拆解

2】 清洗

3】 更換密封

4】 組裝

5】 實驗調試

3．試驗檢測

此閥為一手控、電控 兩控比例控制閥

PVG閥可根據客戶需求選配其控制方式，而客戶反映手控工作正常，則問題居多出現于PVE（電控模塊）的故障問題。

經試驗PVG32手控正常，比例控制均正常，溢流閥壓力280bar。進而我們需要了解一下PVE（電液控制模塊）。

1）PVE電控模塊

PVE是將電子元件、傳感器和驅動器集成為一個獨立單元，然后直接和比例閥的閥體相連的電液控制模塊。

2) 工作原理

集成式反饋傳感器通過檢測閥芯的運動產生反饋信號。根據反饋信號和輸入信號對比所得的偏差，通過一個電磁閥橋來控制主閥芯的運動方向、速度和位置。輸入信號(設定值)決定了推動主閥芯的先導壓力大小。電感傳感器檢測主閥芯的位置，并由電子元件產生反饋信號。電控系統根據設定信號和反饋信號之間的偏差來控制電磁閥，進而改變先導壓力，驅動主閥芯到正確的位置。

3）實際案例

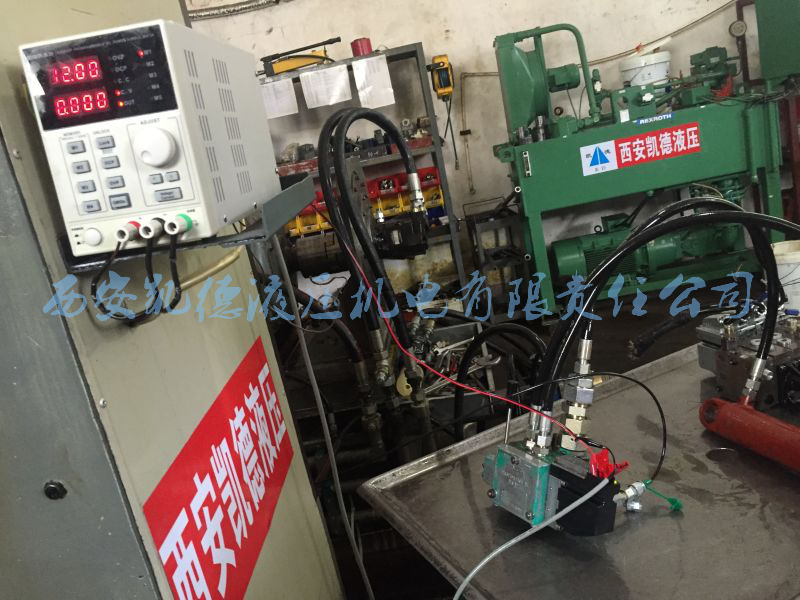

此閥是一塊 24V電壓控制的比例電控閥，四頭接線柱，所以需在接線處注意。

Ｕdc 為輸入電壓24V正極，Us 為信號源正極，接地接負極。

當Us輸入信號為12V時，閥芯處于中位，執行器不工作，LED指示燈 紅；

當Us輸入信號為6V-12V范圍，A口高壓，LED 燈綠；

當Us輸入信號為12V-18V范圍,B口高壓，LED 燈綠。

經試驗，一切工作正常，執行器工作穩定，比例調控正常。

注：切勿超電壓，易燒壞PVE電控模塊

4. 實驗結論

1）PVE被油液污染；2）PVE接線有所疏漏。

3）控制器電路故障。

試驗人：張焱男 報告人：王科瑤

三．引申（一般故障排除流程）

注：一般故障排除思路

機械故障 > 液壓故障 > 電氣電子故障 > 程序故障

首先確定故障癥狀，細化方案，將機器分割為機械、液壓、電氣三部分。從表面癥狀來判斷潛在故障原因（泵、閥、信號源、先導手柄），分析哪一個原因與癥狀最為相符，哪一個最容易排除。依次細化排查，確認故障來源。

四． PVG的應用

Danfoss PVG系列產品已廣泛應用在工程機械，路面機械，冶金設備，礦山設備，船舶機械，港口機械，林業機械，工程改裝車等行業。世界范圍內的船舶吊機閥組基本上已經實現DanfossPVG標配化。
